Avantages du transformateur BT 10 kV BIL

Landing Page

Les niveaux d'isolation de base contre les impulsions désignent la capacité des équipements électriques, tels que les transformateurs, à résister aux surtensions. Les surtensions sont principalement causées par la foudre et les opérations de commutation.

La capacité du transformateur à résister à des surtensions élevées d'une amplitude et d'une forme spécifiques est appelée « niveau d'impulsion de base » (BIL) et constitue un facteur important à prendre en compte. Les utilisateurs ne peuvent pas comparer les transformateurs de distribution basse tension, qui n'ont pas de niveau BIL, avec des appareils qui en ont un. Une défaillance du transformateur peut se traduire par une perte de production ou l'impossibilité de fournir un service. Les défaillances représentent des pertes importantes en termes de revenus et de rentabilité, ont des effets négatifs sur la satisfaction des clients et peuvent entraîner de longues réclamations et des litiges.

Les normes ANSI/IEEE C57.12.00-1993 et C57.12.01-1989 indiquent les BIL pouvant être spécifiés pour une tension système donnée pour la moyenne tension.

  • Le niveau de tension maximale admissible (BIL) de 10 kV sur les transformateurs basse tension est une tendance à la hausse
  • La valeur BIL de 10 kV, la valeur X/R, l'impédance et l'isolation électrique sont des valeurs importantes lors de la conception de systèmes de distribution d'énergie robustes
  • Des niveaux BIL de 10 kV, 20 kV et 30 kV sont disponibles en option pour les transformateurs de distribution basse tension
  • La valeur BIL de 10 kV est actuellement la norme sur les transformateurs de distribution des séries HPS Sentinel et HPS Titan N
  • Des dispositifs de protection contre les surtensions (SPD) peuvent être commandés en option avec les transformateurs de distribution HPS

Si le niveau BIL d'un transformateur est dépassé lors d'un événement transitoire, plusieurs problèmes peuvent survenir :

  • L'isolation au point de défaillance peut être endommagée ou détruite
  • Le point de défaillance est le point le plus faible de l'isolation et varie selon l'unité, la conception et l'âge
  • Des traînées de carbone peuvent se former, entraînant des arcs électriques et des défaillances plus graves pouvant causer des blessures corporelles et/ou des dommages matériels
  • Des transitoires de tension secondaires peuvent se produire et endommager l'équipement de distribution en aval
  • Le transformateur peut tomber en panne

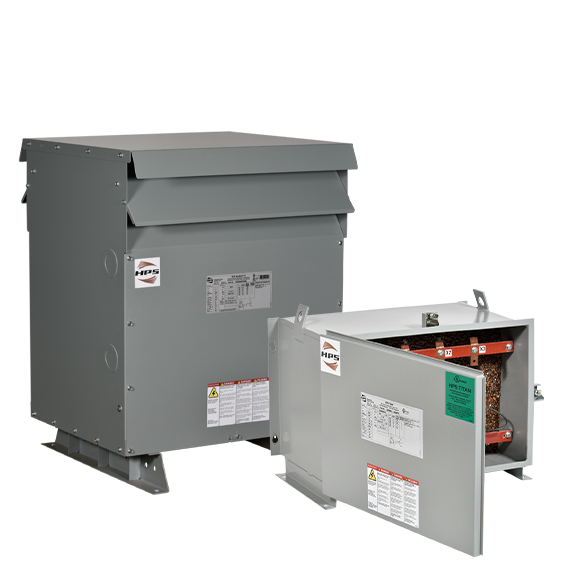

Consciente de l'importance de cette question pour garantir une fiabilité accrue de l'alimentation électrique à nos clients, HPS est fière de proposer une BIL de 10 kV sur plusieurs de ses gammes de transformateurs, notamment les modèles HPS Sentinel G, K et H et HPS Titan N.
